Home > 精品案例 > 【浣花溪山庄】中央空调安装,新风系统安装

【浣花溪山庄】中央空调安装,新风系统安装

2020-05-21 28

浣花溪山庄客户情况

客户:郑先生
所在楼盘:浣花溪山庄
户型:三层独栋
面积:320㎡
家庭构成:三口之家



浣花溪山庄产品配置


浣花溪山庄中央空调配置:【三菱重工室外机(10HP)+三菱重工超薄型风管室内机(8台)】

外机:三菱重工中央空调采用日本JIS标准作为生产标准,远高于国标。核心零部件日本原装进口,品质更有保障。先进的矢量控制技术,实现高效化无极线性变频,保证空调系统稳定高效率运行。真正考虑用户的静音需求,拥有多静音运行模式,用户可因需随心切换。

内机:三菱重工超薄型风管机,一改繁复,简约设计,机身轻薄,厚度仅200mm,节省吊顶高度,拥有更高的适配度,安装更随心。22dB静音运行,打造极致静谧空间。室内机皆标配冷凝水提升泵,有效减少了漏水隐患,防止冷凝水破坏装修吊顶。内机及线控器中配置5个感温器,智能感应室内温度,精准控温。


浣花溪山庄新风系统配置:【松下·PM2.5全热交换器】

松下·PM2.5全热交换器,拥有全热交换功能,全热交换芯采用日本原装进口材料,全热交换效率高达75%,节能舒适。HEPA高效滤网,双重过滤,整机净化效率98%,有效过滤pm2.5,守护健康呼吸。拥有多种换气模式:可实现内循环、外循环、热交换三种模式,根据家庭空气质量环境,提供不同选择。主机采用净化一体机,结构紧凑。机身采用超薄设计,最薄可达22cm,更加节省吊顶空间。



浣花溪山庄中央空调—施工方案设计图纸

浣花溪山庄中央空调安装


浣花溪山庄新风系统—施工方案设计图纸
浣花溪山庄新风安装

浣花溪山庄中央空调施工现场图

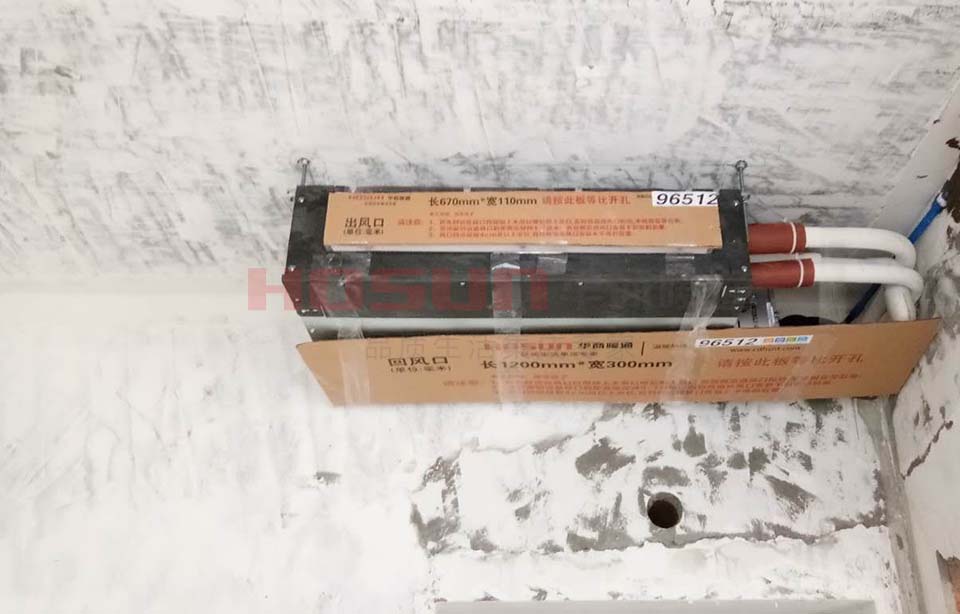

浣花溪山庄中央空调安装

(空调内机吊装)

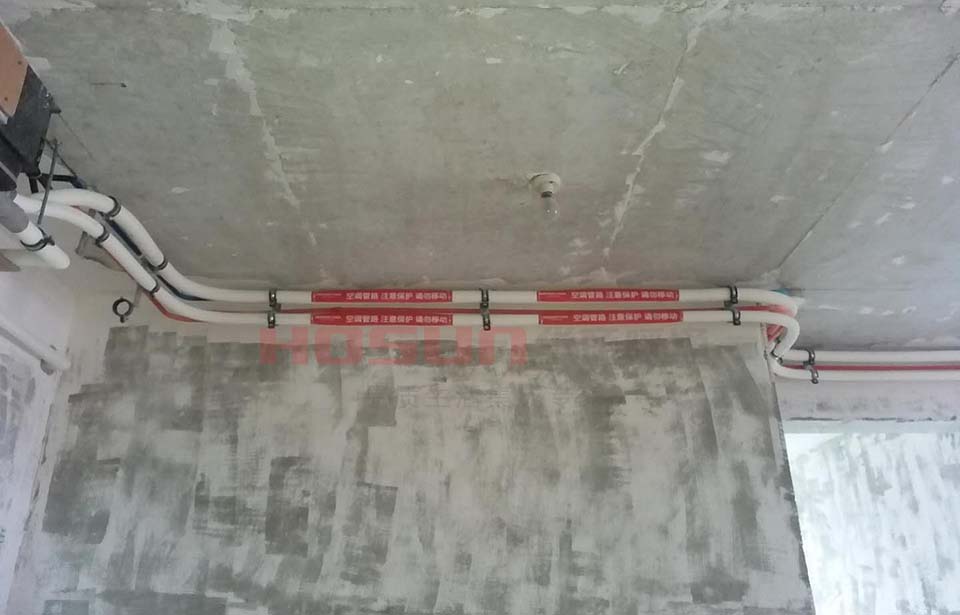

浣花溪山庄中央空调安装

(空调管路)

▲华商暖通中央空调系统施工

空调内机吊装平直不偏曲,管路系统横平竖直,最大限度节省吊顶空间

采用专利管路固定支架,外形美观,不同管路系统可分别固定,保护保温及铜管不易破损

空调专利分歧器保温盒,采用EVA环保材料制作,有效保障分歧器温度不散失



浣花溪山庄新风系统施工现场图

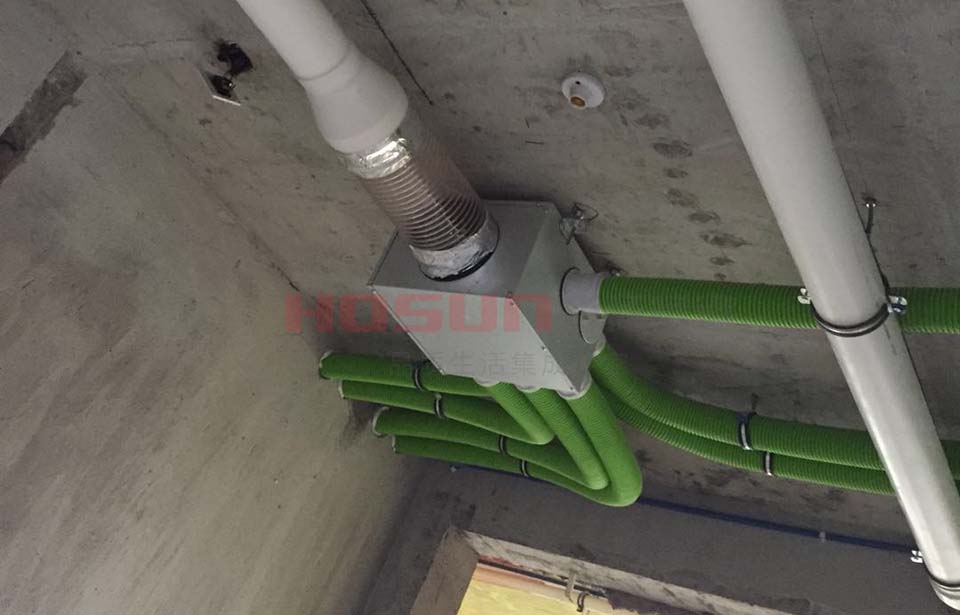

浣花溪山庄新风安装

(新风分风箱)

浣花溪山庄新风安装

(新风PE管道)

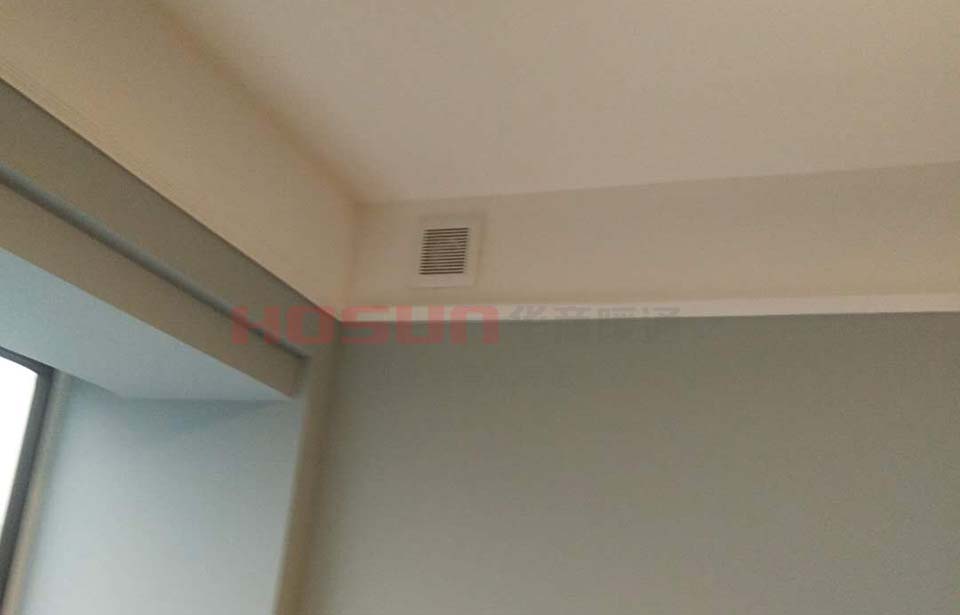

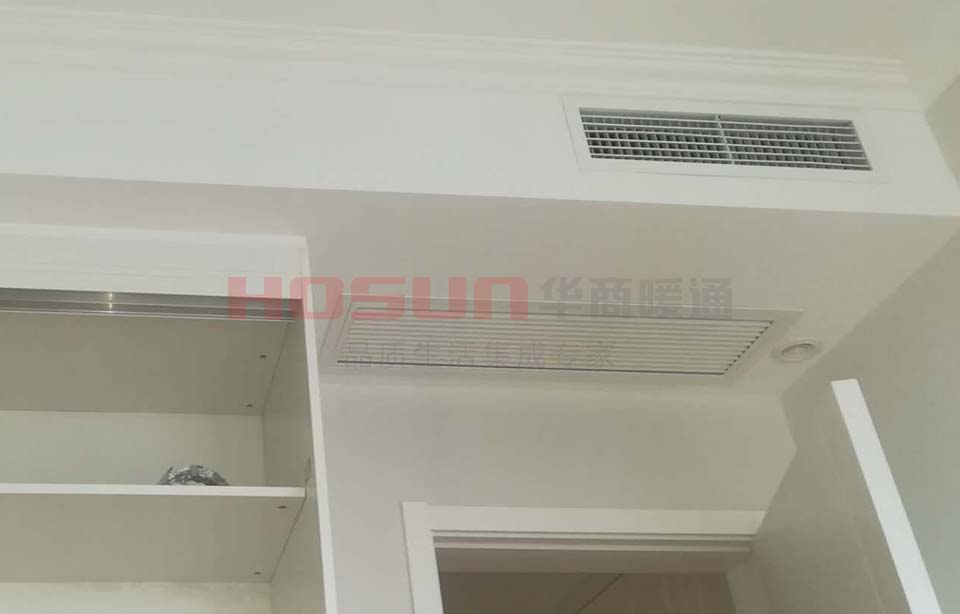

浣花溪山庄完工效果图

浣花溪山庄中央空调安装

浣花溪山庄新风安装


浣花溪山庄案例施工时间:本套案例所用时间为15个工作日,上门测量1个工作日,施工设计图纸1个工作日,设计沟通及案例设计图纸修改时间1天,现场准备工作1天,后期安装施工时间11天。15个工作日基本完工(不包括业主的其他其他装修工序)。
