【保利花园】地暖安装,中央空调安装,新风系统安装

2020-05-15 24

保利花园客户情况

客户:李先生
所在楼盘:保利花园
户型: 两层独栋
面积:230㎡
家庭构成:三口之家



保利花园产品配置


保利花园采暖系统配置:【德国博世欧洲贵族锅炉+德国博世WST水箱+德国欧博诺PE-Xa管道+德国欧博诺PE-RT管道】

锅炉:德国博世欧洲贵族锅炉,采用先进的冷凝技术,热效率最高可达106%;低污染物排放,高达欧洲5星标准;生活热水舒适等级达到欧洲3星标准;36dB超静音运行,居家更舒适。

水箱:德国博世WST水箱,严格遵循德国工业DIN标,35mm无氟聚氨酯高压整体发泡保温+ 5mm薄PU保温衣保护外壳,显著提升保温效果;水箱内部均采用Teil3搪瓷镀膜保护,有效阻止水垢的生成;配置大面积热交换钢质热盘管;热水产率高、出水量大,水温恒定,满足别墅多点位用水需求。

 主管:德国欧博诺PE-Xa管道,德国欧博诺PE-Xa管道,具有良好的热记忆效应和回弹力,使管材弯曲或膨胀后,恢复原有形状。使用恩格尔工艺生产的PE-Xa管材,分子交联度高,可防止在应力下管道破裂。五层阻氧设计,避免氧气渗入管道造成对锅炉、暖气片、金属管件的腐蚀,延长采暖系统的使用寿命。

盘管:德国欧博诺PE-RT管道,良好的热稳定性和长期抗压性能,使用寿命长;导热系数为0.4W/m.k,传热速度块;三层阻氧有效防止盘管循环水泄露。



保利花园中央空调配置:【科龙E系列室外机+科龙D系列室内机】

外机:科龙E系列室外机,全直流变频,整机综合能效系数IPLV(C)值最高可达4.9;采用三菱电机直流双转子压缩机,噪音低,振动小;

多重传感器控制,实时监控设备各项运行参数。

内机:科龙D系列室内机,全内置接水盘,有效防止因积灰堵塞造成的排水不畅;标配浮子开关,水位过高时及时报警并自动停机保护。

内置优质直流电机搭配吸音棉,保障室内机22分贝静音运行,创造安静舒适的生活环境。


保利花园新风系统配置:【松下PM2.5系列全热交换器FY-25ZDP1C】,拥有全热交换功能,全热交换芯采用日本原装进口材料,全热交换效率高达75%,节能舒适。HEPA高效滤网,双重过滤,整机净化效率98%,有效过滤pm2.5,守护健康呼吸。拥有多种换气模式:可实现内循环、外循环、热交换三种模式,根据家庭空气质量环境,提供不同选择。主机采用净化一体机,结构紧凑。机身采用超薄设计,最薄可达22cm,更加节省吊顶空间。



保利花园采暖系统—施工方案设计图纸

保利花园地暖安装




保利花园中央空调—施工方案设计图纸
保利花园中央空调安装


保利花园新风系统—施工方案设计图纸
保利花园新风系统安装

保利花园采暖系统施工现场图

保利花园地暖安装

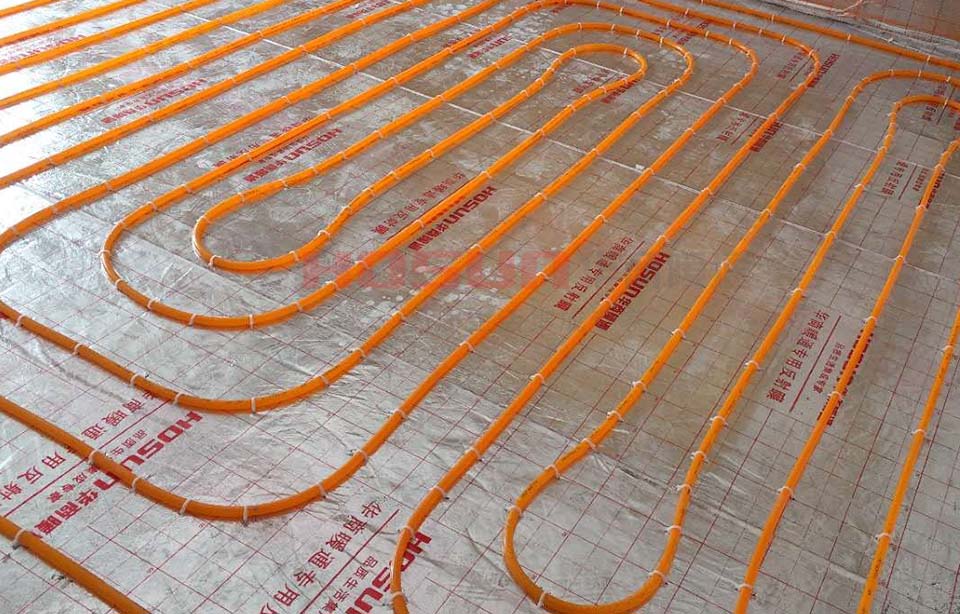

▲华商暖通地暖盘管施工采用德国欧博诺PE-RT管道,具有良好的抗腐蚀性和柔软性,使用年限可达50年;地暖盘管的铺设严格按照华商施工标准,17.5cm的盘管间距确保地面温度均匀不流失;华商定制反射膜能有效保障热量不向下流失。


保利花园中央空调施工现场图

保利花园中央空调安装

▲华商暖通中央空调系统施工

空调内机吊装平直不偏曲,管路系统横平竖直,最大限度节省吊顶空间

采用专利管路固定支架,外形美观,不同管路系统可分别固定,保护保温及铜管不易破损

空调专利分歧器保温盒,采用EVA环保材料制作,有效保障分歧器温度不散失



保利花园新风系统施工现场图

保利花园新风系统安装

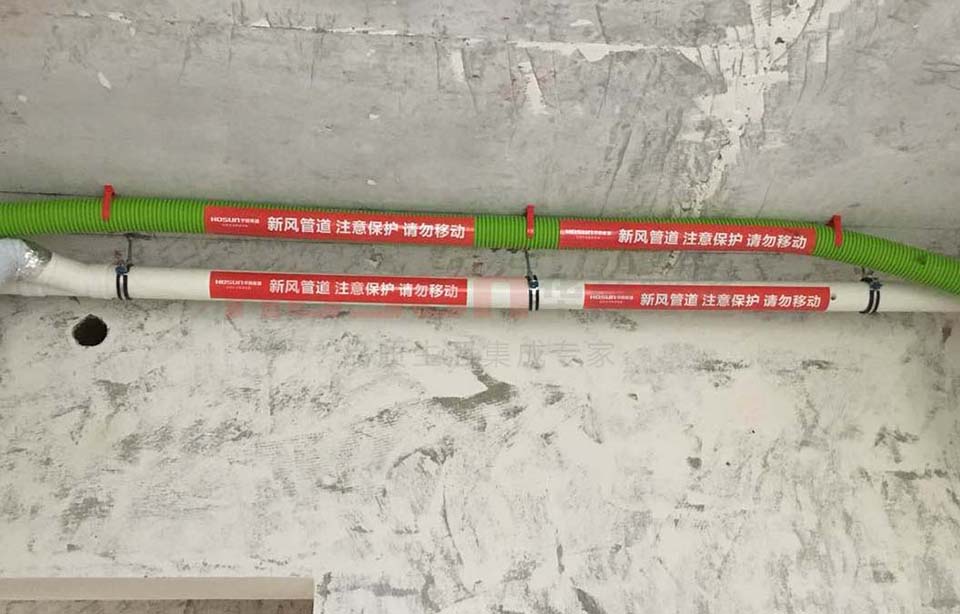

▲华商定制HDPE新风管道(上图绿色管道)HDPE新风管道采用高密度聚乙烯原料制成,原材料无色无味无毒,达到食品级选材,有效避免

管道对空气二次污染;管道设计抗压能力强,施工过程中不会出现破裂,折断的情况;管道内外壁之间有中空层能有效杜绝热量流失。

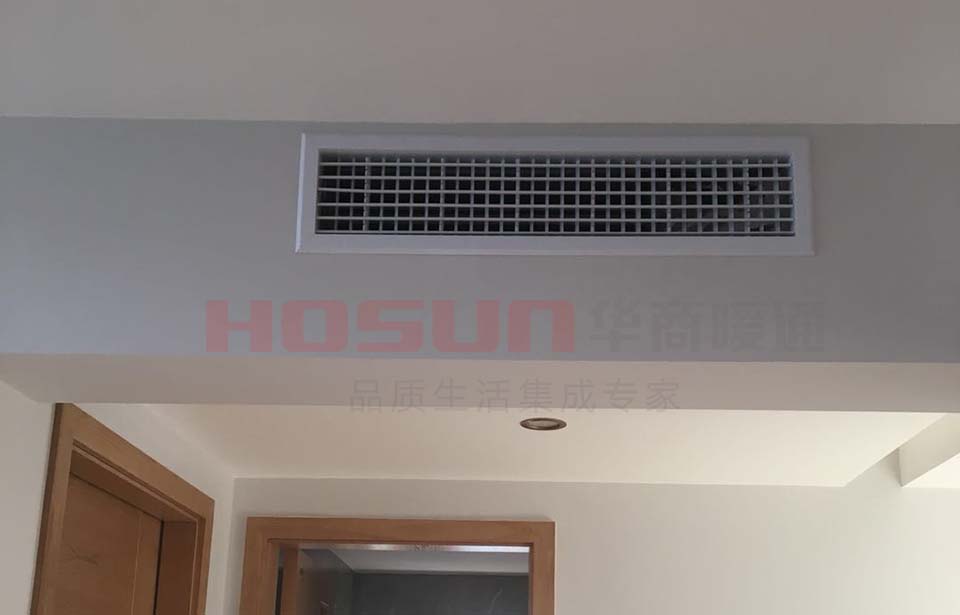

保利花园完工效果图

保利花园施工效果图

保利花园施工效果图

保利花园案例施工时间:本套案例所用时间为15个工作日,上门测量1个工作日,施工设计图纸1个工作日,设计沟通及案例设计图纸修改时间1天,现场准备工作1天,后期安装施工时间11天。15个工作日基本完工(不包括业主的其他其他装修工序)。
