【ICC凯旋门】地暖安装,中央空调安装

2020-05-14 32

ICC凯旋门客户情况

客户:唐女士
所在楼盘:ICC凯旋门
户型: 三室两厅
面积:120㎡
家庭构成:三口之家



ICC凯旋门产品配置
ICC凯旋门采暖系统配置:【德国博世欧洲贵族锅炉+德国欧博诺PE-Xa管道+德国欧博诺PE-RT管道】

锅炉:德国博世欧洲贵族锅炉,采用先进的冷凝技术,热效率最高可达106%;低污染物排放,高达欧洲5星标准;生活热水舒适等级达到欧洲3星标准;36dB超静音运行,居家更舒适。

主管:德国欧博诺PE-Xa管道,德国欧博诺PE-Xa管道,具有良好的热记忆效应和回弹力,使管材弯曲或膨胀后,恢复原有形状。使用恩格尔工艺生产的PE-Xa管材,分子交联度高,可防止在应力下管道破裂。五层阻氧设计,避免氧气渗入管道造成对锅炉、暖气片、金属管件的腐蚀,延长采暖系统的使用寿命。

盘管:德国欧博诺PE-RT管道,良好的热稳定性和长期抗压性能,使用寿命长;导热系数为0.4W/m.k,传热速度块;三层阻氧有效防止盘管循环水泄露。



ICC凯旋门中央空调配置:【科龙E系列室外机+科龙D系列室内机】

外机:科龙E系列室外机,全直流变频,整机综合能效系数IPLV(C)值最高可达4.9;采用三菱电机直流双转子压缩机,噪音低,振动小;多重传感器控制,实时监控设备各项运行参数。

内机:科龙D系列室内机,全内置接水盘,有效防止因积灰堵塞造成的排水不畅;标配浮子开关,水位过高时及时报警并自动停机保护。内置优质直流电机搭配吸音棉,保障室内机22分贝静音运行,创造安静舒适的生活环境。

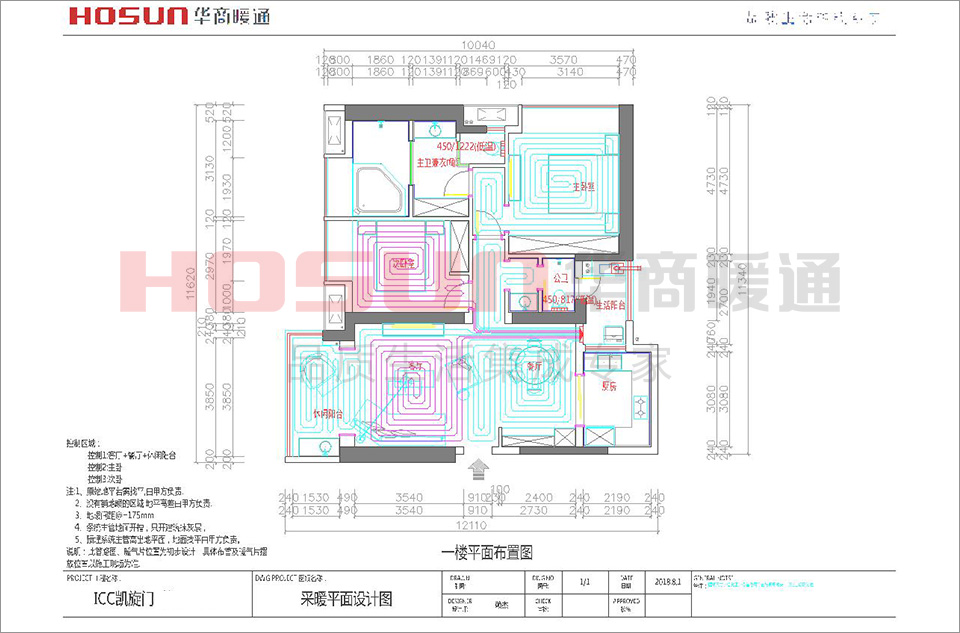

ICC凯旋门采暖系统—施工方案设计图纸

ICC凯旋门地暖安装

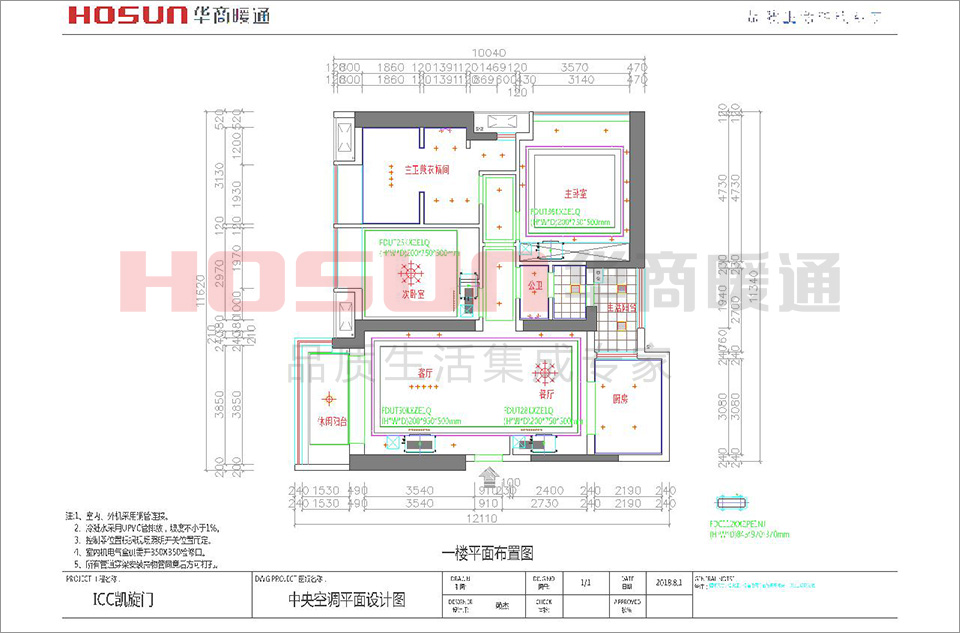

ICC
凯旋门中央空调—施工方案设计图纸
ICC凯旋门中央空调安装

ICC

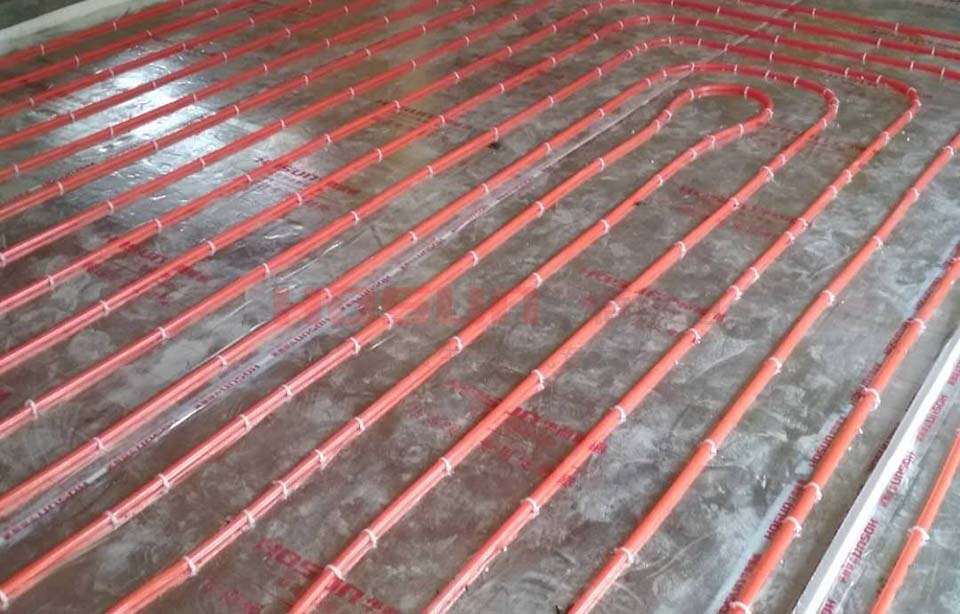

凯旋门采暖系统施工现场图

ICC凯旋门地暖安装

▲华商暖通地暖盘管施工采用德国欧博诺PE-RT管道,具有良好的抗腐蚀性和柔软性,使用年限可达50年;地暖盘管的铺设严格按照华商施工标准,17.5cm的盘管间距确保地面温度均匀不流失;华商定制反射膜能有效保障热量不向下流失。


ICC凯旋门中央空调施工现场图

 ICC凯旋门中央空调安装

ICC凯旋门中央空调安装


▲华商暖通中央空调系统施工

空调内机吊装平直不偏曲,管路系统横平竖直,最大限度节省吊顶空间

采用专利管路固定支架,外形美观,不同管路系统可分别固定,保护保温及铜管不易破损

空调专利分歧器保温盒,采用EVA环保材料制作,有效保障分歧器温度不散失



ICC凯旋门案例施工时间:本套案例所用时间为10个工作日,上门测量1个工作日,施工设计图纸1个工作日,设计沟通及案例设计图纸修改时间1天,现场准备工作1天,后期安装施工时间6天。10个工作日基本完工(不包括业主的其他其他装修工序)。
