【欧郡】地暖安装,中央空调安装

2020-05-13 33

欧郡客户情况

客户:蔡女士
所在楼盘:欧郡
户型: 三室两厅
面积: 80

家庭构成:夫妻两口



欧郡采暖系统配置

【德国博世欧洲之星锅炉+德国欧博诺PE-Xa管道+德国欧博诺PE-RT管道】

锅炉:德国博世欧洲之星系统炉,博世欧洲之星壁挂炉的供暖额定热负荷效率可达91%,配合可调速风机与OT控制器,系统运行更加节能。配备了高质量板式换热器,能够轻松为家庭提供更舒适的生活热水。静音机体设计确保室内环境的舒适性,体型迷你,即使小空间也能轻松安装,背光设计的液晶显示屏,视觉效果更好,操作更便捷。

主管:德国欧博诺PE-Xa管道,德国欧博诺PE-Xa管道,具有良好的热记忆效应和回弹力,使管材弯曲或膨胀后,恢复原有形状。使用恩格尔工艺生产的PE-Xa管材,分子交联度高,可防止在应力下管道破裂。五层阻氧设计,避免氧气渗入管道造成对锅炉、暖气片、金属管件的腐蚀,延长采暖系统的使用寿命。

盘管:德国欧博诺PE-RT管道,良好的热稳定性和长期抗压性能,使用寿命长;导热系数为0.4W/m.k,传热速度块;三层阻氧有效防止盘管循环水泄露。


欧郡采暖系统—施工方案设计图纸

欧郡地暖安装


欧郡采暖系统施工现场图

欧郡地暖安装

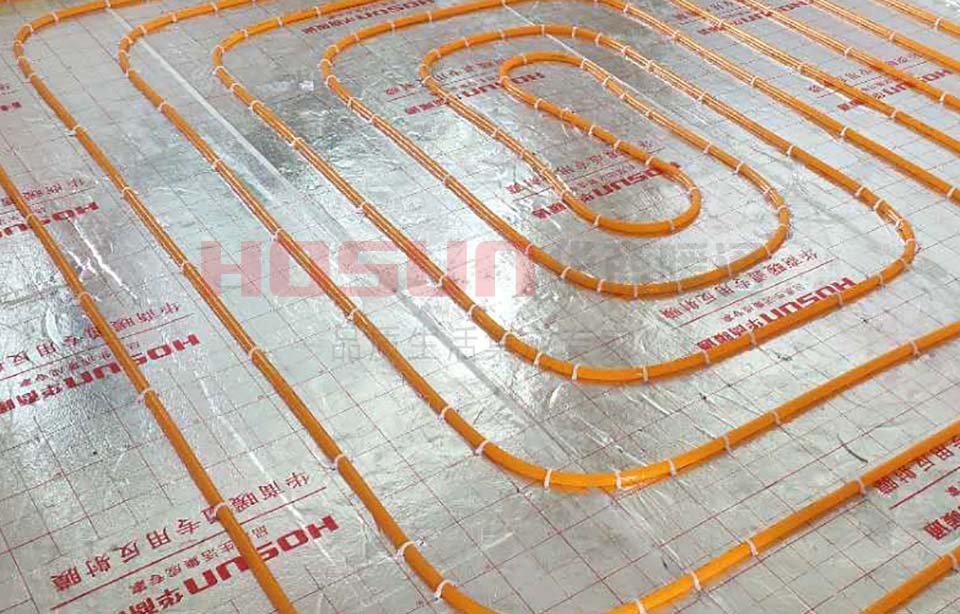

华商暖通地暖盘管施工采用德国欧博诺PE-RT管道,具有良好的抗腐蚀性和柔软性,使用年限可达50年;地暖盘管的铺设严格按照华商施工标准,17.5cm的盘管间距确保地面温度均匀不流失;华商定制镜面反射膜能有效保障热量不向下流失。


欧郡采暖系统安装效果图

(地暖为隐蔽工程,管道暗埋在地板下,完工后无可见管道的效果图)



欧郡中央空调配置

【博世智能家用多联中央空调+博世风管式室内机】

外机:9项整机检测,全机器人制造;全进口品牌核心部件,每个部件均高于德标DIN标生产标准;专利空气冷却技术,实现77秒快速制冷;

独特的换热翅片设计,防止灰尘、花粉的吸附,散热效果更佳

内机:紧凑设计:高度最低仅210mm;外部静压:四速风扇电机;灵活风道:送风距离可达14m。送风高度可达6.5m。


欧郡中央空调—施工方案设计图纸

欧郡央空调安装


欧郡中央空调施工现场图

欧郡央空调安装

欧郡央空调安装

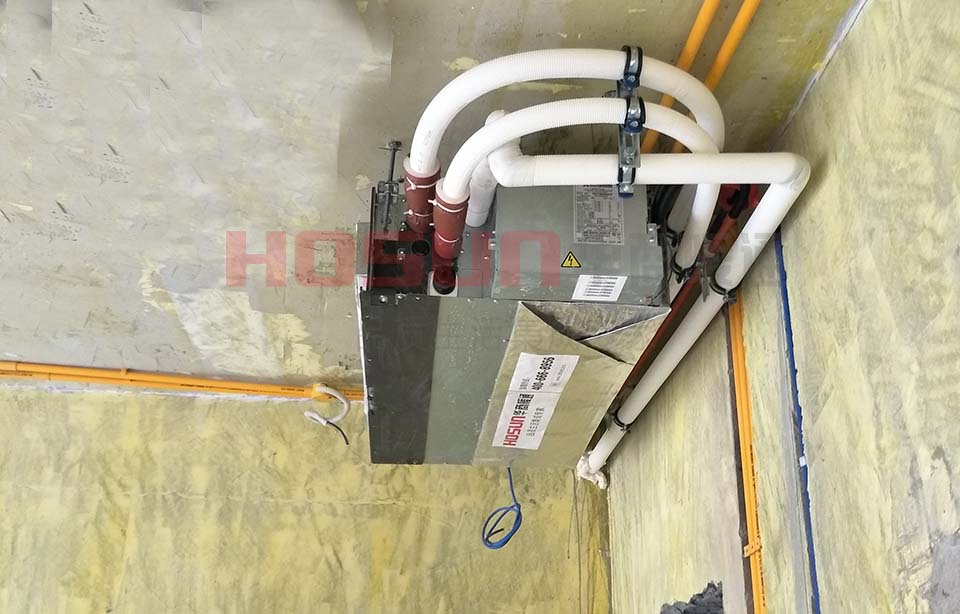

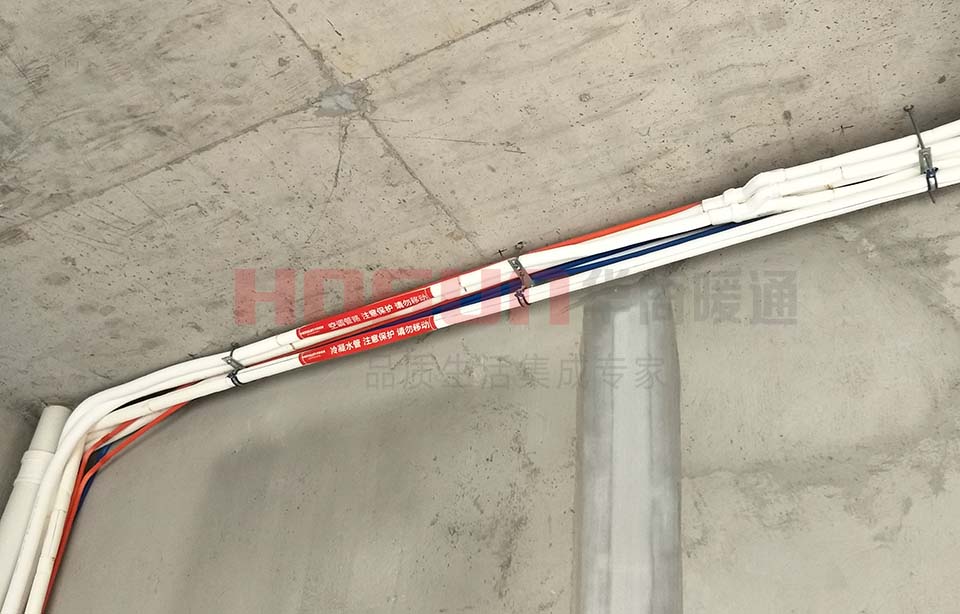

华商暖通中央空调系统施工

空调内机吊装平直不偏曲,管路系统横平竖直,最大限度节省吊顶空间

采用专利管路固定支架,外形美观,不同管路系统可分别固定,保护保温及铜管不易破损空调专利分歧器保温盒,采用EVA环保材料制作,有效保障分歧器温度不散失。

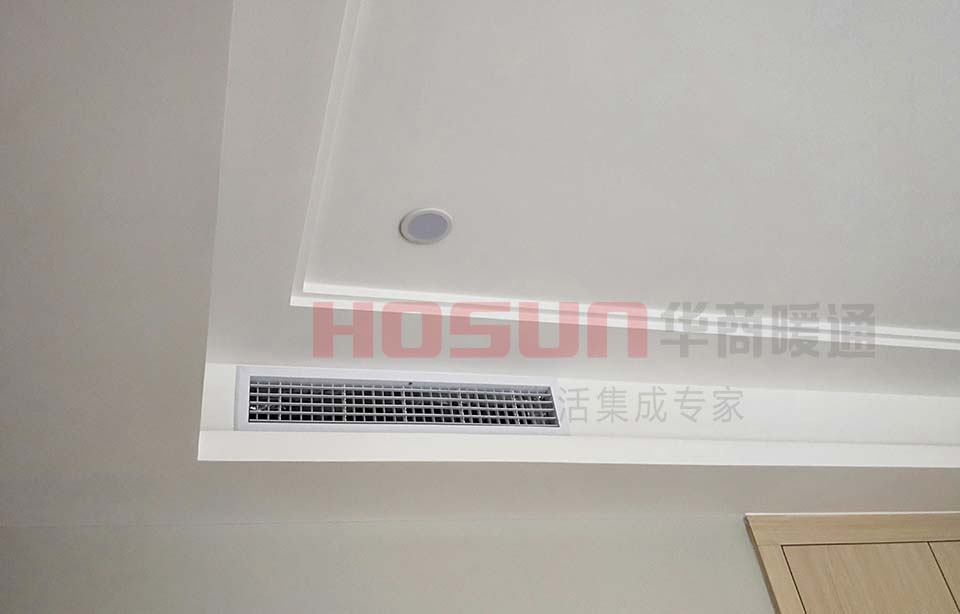

欧郡中央空调安装效果图

欧郡央空调安装


欧郡案例施工时间:本套案例所用时间为9个工作日,上门测量1个工作日,施工设计图纸1个工作日,设计沟通及案例设计图纸修改时间1天,现场准备工作1天,后期安装施工时间5天。9个工作日基本完工(不包括业主的其他其他装修工序)。
