【保利百合花园】地暖安装,中央空调安装,新风系统安装

2020-05-22 12

保利百合花园客户情况

客户:陶先生
所在楼盘:保利百合花园
户型: 三室两厅
面积:120

家庭构成:三口之家



保利百合花园产品配置
保利百合花园采暖系统配置:【德国博世欧洲经典冷凝式两用锅炉+德国欧博诺PE-Xa五层阻氧管+德国欧博诺PE-RT 地暖盘管】

德国博世欧洲经典冷凝式两用锅炉,采用先进的冷凝技术,供暖额定热负荷效率可达到103 %,达到国家一级能效标准。尺寸精巧,专属于中小户型专门定制的冷凝式燃气暖浴两用炉。超静音运行,创造宁静的居家环境。

该案例主管部分采用德国欧博诺PE-Xa五层阻氧管,PE-Xa交联聚乙烯管材,交联度高达80%。采用五层阻氧结构,有效防止地暖系统渗氧,避免地暖系统循环水泄露,使用寿命长达50年,给家庭更持久的温暖享受。

该案例地暖盘管采用德国欧博诺PE-RT 地暖盘管,良好的热稳定性和长期抗压性能,使用寿命长,导热系数为0.4W/m.k,传热速度块,三层阻氧有效防止盘管循环水泄露。



保利百合花园中央空调配置:【松下多联中央空调室外机(4HP)+松下中静压型管道式内机(5台)】

松下中央空调核心部件均由松下自主研发生产,其设计、生产标准均遵循PCSS标准,质量更可靠。松下中央空调的室内外机都采用全直流变频技术,高效节能兼顾静音稳定运行,使用寿命更长。


保利百合花园新风系统配置:【松下PM2.5系列全热交换器FY-15ZDP1C(2台)】

松下PM2.5系列全热交换器,采用先进的全热交换功能,全热交换效率高达75%,节能舒适,有效减少室内空气能量损失。采用HEPA高效滤网,双重过滤,整机净化效率98%,有效过滤pm2.5。拥有多种换气模式,可实现内循环、外循环、热交换三种模式,根据家庭空气质量环境,提供不同选择。主机采用净化一体机,结构更紧凑,更加节省吊顶空间。

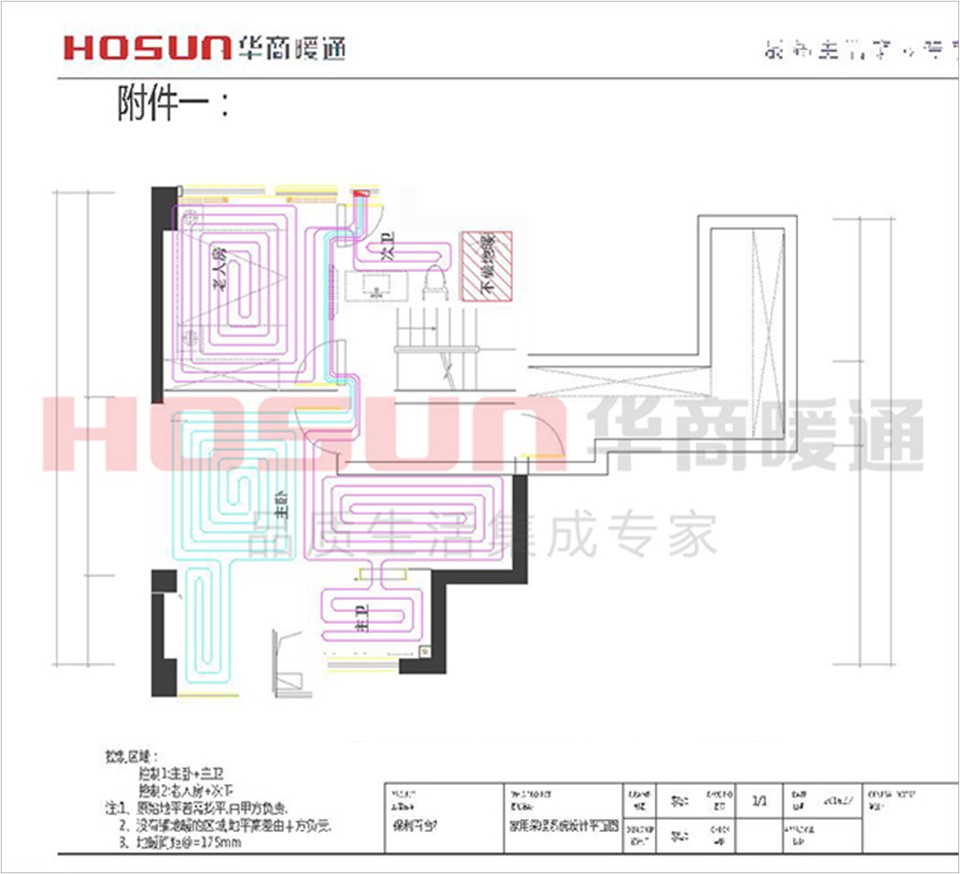

保利百合花园采暖系统—施工方案设计图纸
保利百合花园地暖安装

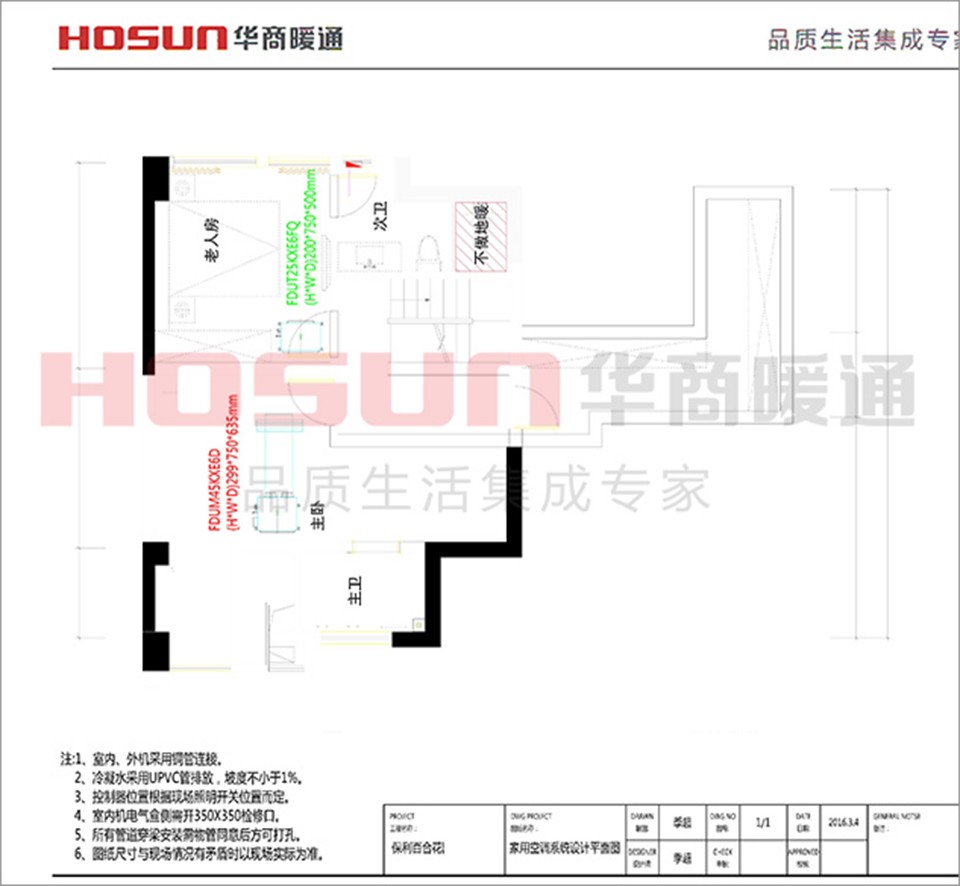

保利百合花园中央空调—施工方案设计图纸

保利百合花园中央空调安装

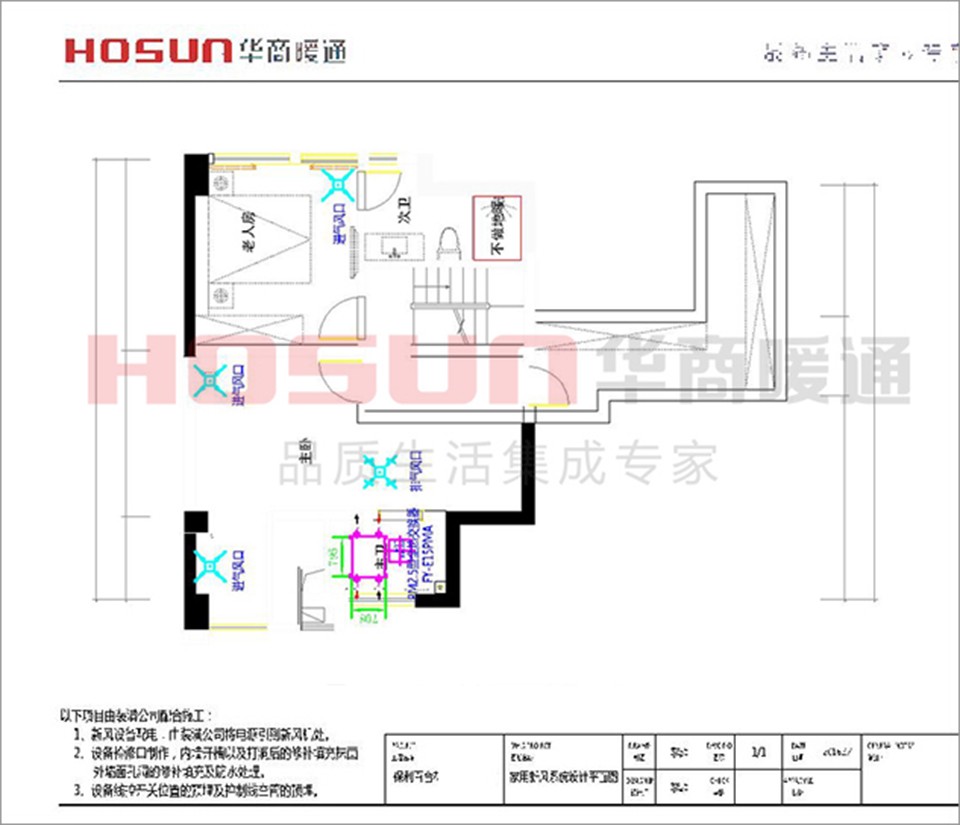

保利百合花园新风系统—施工方案设计图纸

保利百合花园新风系统安装



保利百合花园采暖系统施工现场图

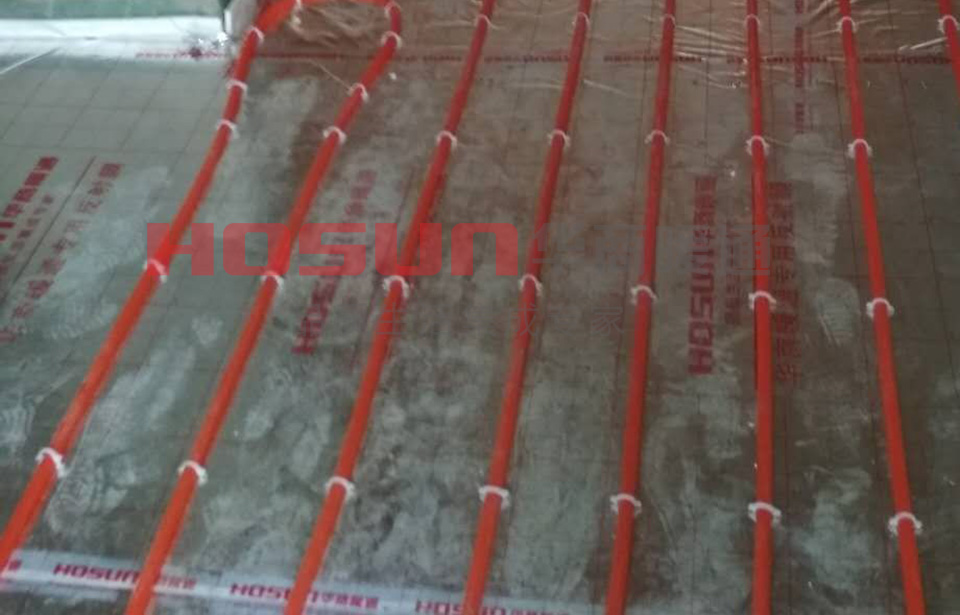

保利百合花园地暖安装

(地暖盘管施工)

华商暖通地暖盘管施工采用德国欧博诺PE-RT管道,具有良好的抗腐蚀性和柔软性,使用年限可达50年;地暖盘管的铺设严格按照华商施工标准,17.5cm的盘管间距确保地面温度均匀不流失;华商定制反射膜能有效保障热量不向下流失。

保利百合花园中央空调施工现场图

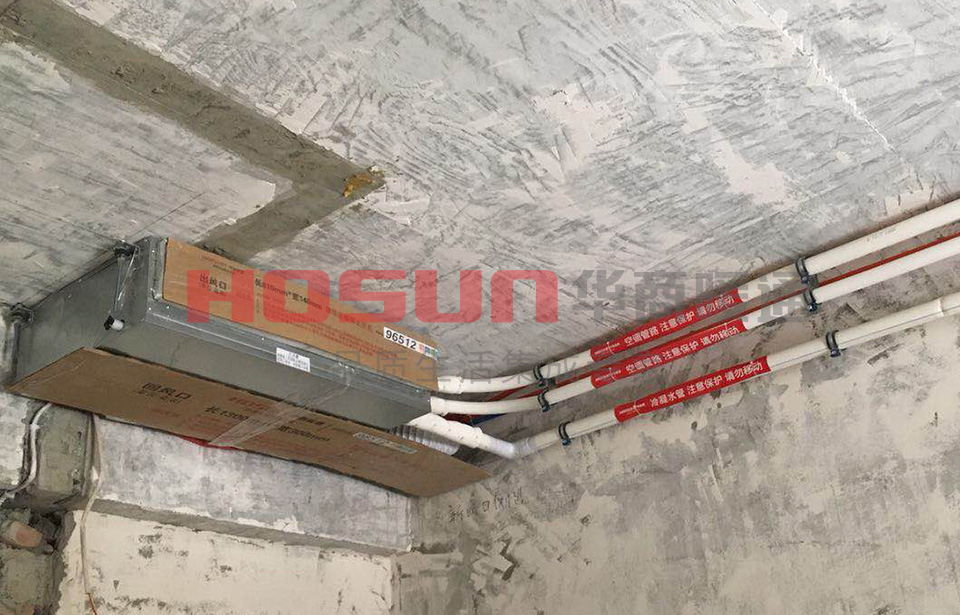

保利百合花园中央空调安装

(空调内机吊装,内机与管路连接,管路平直并行,整齐美观)

华商暖通中央空调系统施工

空调内机吊装平直不偏曲,管路系统横平竖直,最大限度节省吊顶空间采用专利管路固定支架,外形美观,不同管路系统可分别固定,保护保温及铜管不易破损空调专利分歧器保温盒,采用EVA环保材料制作,有效保障分歧器温度不散失。



保利百合花园新风系统施工现场图

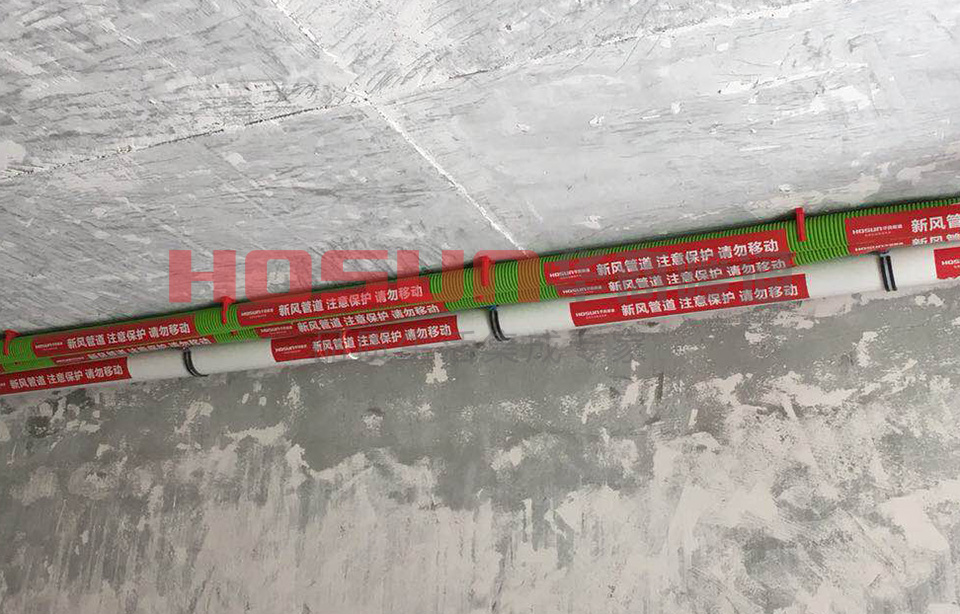

保利百合花园新风系统安装

(新风管路,平整美观沿墙角铺设,管路上贴有保护标识)

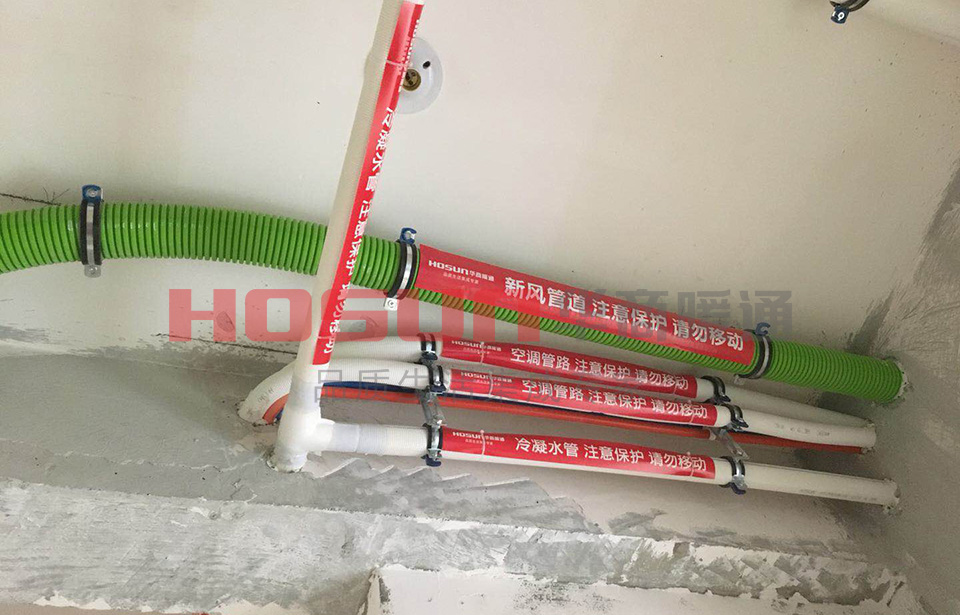

保利百合花园新风系统安装

(新风管路与空调管路平行穿梁而过)

华商定制HDPE新风管道(上图绿色管道)HDPE新风管道采用高密度聚乙烯原料制成,原材料无色无味无毒,达到食品级选材,有效避免管道对空气二次污染;管道设计抗压能力强,施工过程中不会出现破裂,折断的情况;管道内外壁之间有中空层能有效杜绝热量流失。


保利百合花园完工效果图

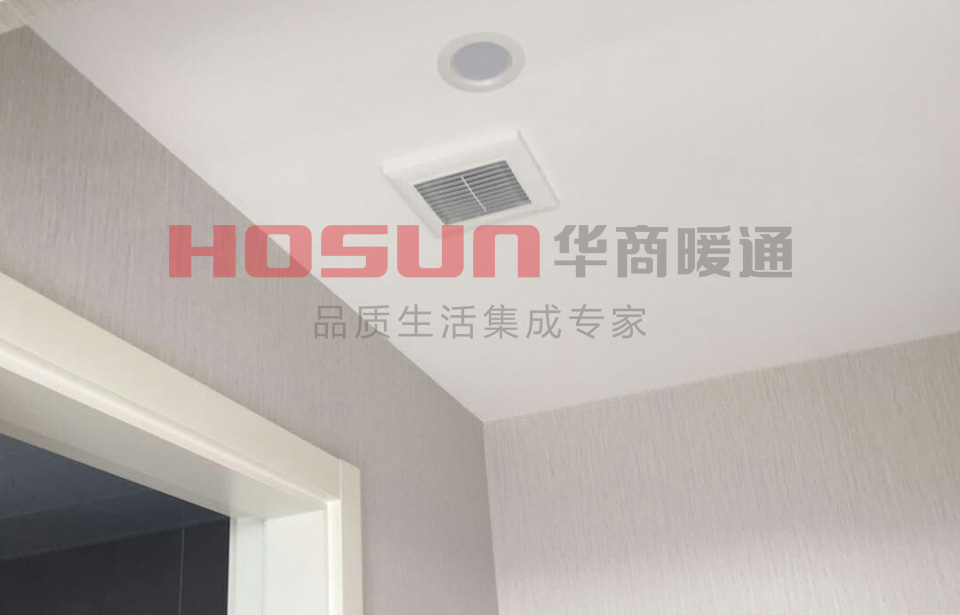

保利百合花园新风安装效果图

(新风风口)

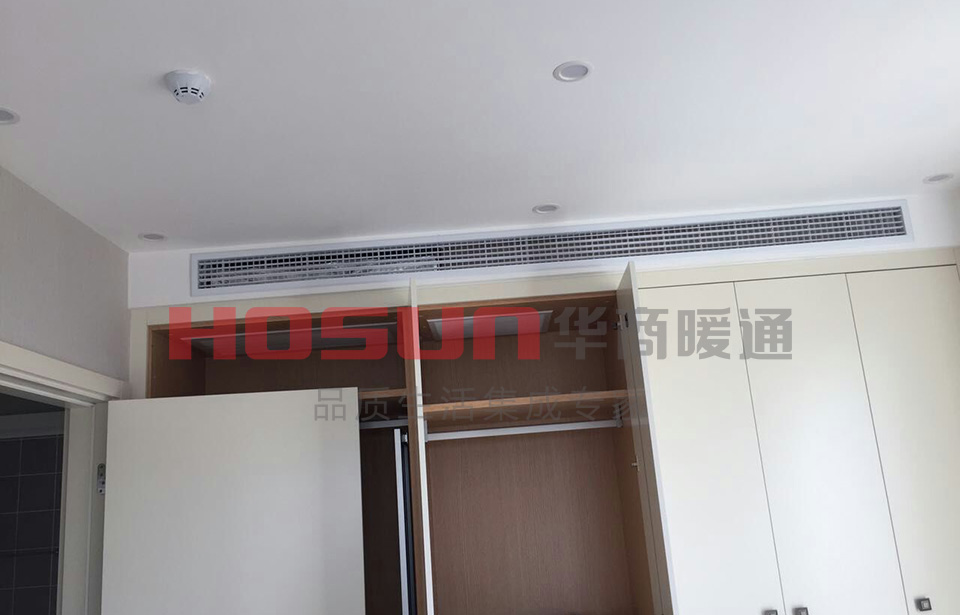

保利百合花园中央空调安装效果图

(空调风口)

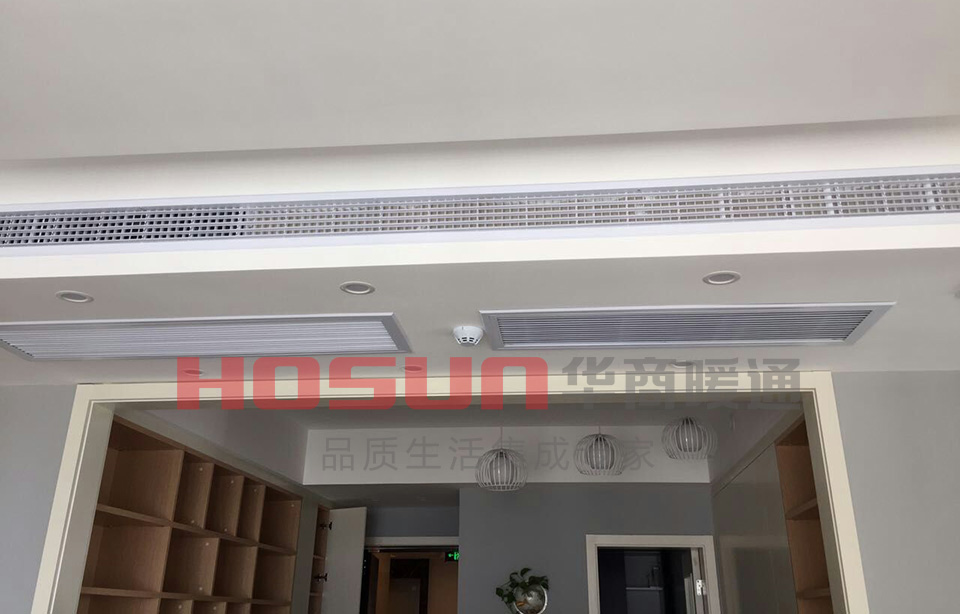

保利百合花园中央空调安装效果图

(空调风口)


保利百合花园案例施工时间:本套案例所用时间为15个工作日,上门测量1个工作日,施工设计图纸1个工作日,设计沟通及案例设计图纸修改时间1天,现场准备工作1天,后期安装施工时间11天。15个工作日基本完工(不包括业主的其他其他装修工序)。
